JS3050

 发布日期:2021-03-11    访问量:5724
应用范围
● 运行于 230-915 频带的超低功耗无线应用
● 无线传感网络
● 家庭和楼宇自动化
● 高级抄表架构 (AMI)
● 无线计量
● 无线告警和安全系统
● 物联网应用

RF 性能
● 高灵敏度(0.6 kBaud、433 MHz、1% 误包率条件下为-116 dBm)
● 低电流消耗(1.2 kBaud、480 MHz下 RX 中为 22 mA)
● 所有支持频率下高达 +20dBm 的可编程输出功率
● 卓越的接收机选择性和阻断性能
● 0.6 到 250kBaud 的可编程数据速率
● 频带 230-915MHz

模拟特性
● 支持 GFSK
● 快速的锁定频率合成器以及 90us的建立时间使其适合于许多跳频系统。
● 使用自动频率补偿 (AFC) 将频率合成器调整到实际接收信号中心频率
● 集成的模拟温度传感器

数字特性
● 提供对数据包导向系统的灵活支持;同步字检测、地址校验、灵活的数据包长度以及自动 CRC 处理的片上支持
● 高效的 SPI 接口;利用一次“突发”数据传输便可对所有寄存器进行编程
● 数字 RSSI 输出
● 支持 0.6k~250k 通信速率
● 可编程信道滤波器带宽
● 可编程载波监听 (CS) 指示器
● 可编程前导质量指示器 (PQI),用于随机噪声伪同步字检测增强保护
● 支持发送前自动空闲信道评估 (CCA)(用于载波监听系统)
● 支持每个数据包 的 链路质量指示(LQI)
● 可选数据自动白化和去白化

低功耗特性
● 3uA 睡眠模式电流消耗
● 快速启动时间;从睡眠模式转为 RX或者 TX 模式只需 240 μs
● 自动低功耗 RX 轮询无线唤醒功能
● 单独的 64 字节 RX 和 TX 数据 FIFO(实现了突发模式数据传输)

一般特性
● 3.3v 单电源供电
● 少量的外部组件;完全片上频率合成器,无需外部滤波器或 RF 开关
● 绿色封装:符合 RoHS 标准,不含锑或溴
● 小尺寸封装(QFN 4x4 mm 封装,20引脚)
● 适合于那些针对中国 230-915 MHz 短距离通信设备规定的系统

引脚说明

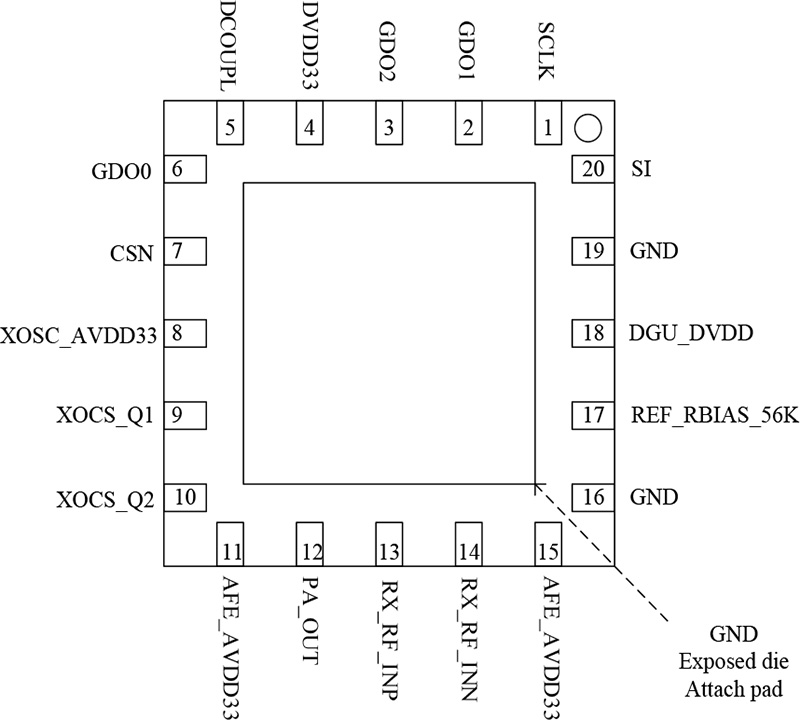

图 1 芯片封装图

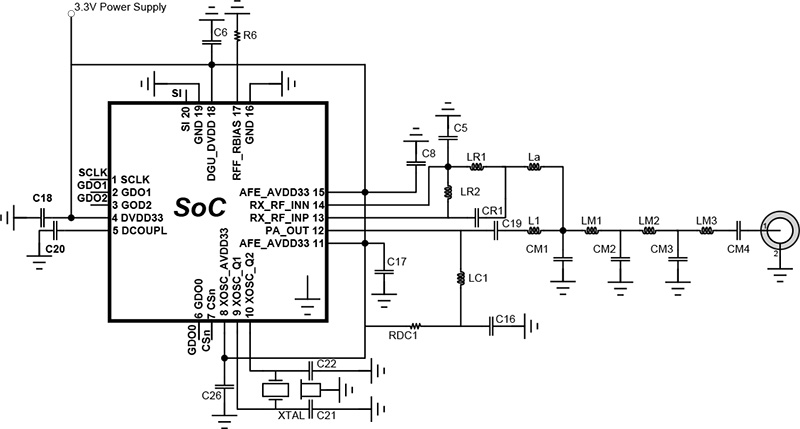

图 2 芯片典型应用电路

点击下载:JS3050用户数据手册
